SSG体系面板-框架的连接依靠结构密封胶（词条“结构密封胶”由行业大百科提供）粘接实现，荷载分布和位移特性不同于其他连接形式。SSG体系要求结构密封胶不仅有足够的粘结强度，而且有足够的弹性，能补偿结构变位且又不产生过大的诱发应力。这就要求选择的结构密封胶具有适用的力学特性。本文将围绕中国国家标准GB16776《建筑用硅酮结构密封胶》、行业标准JG/T475《建筑幕墙用硅酮结构密封胶》、美国ASTM C1184《硅酮结构密封胶标准规范》及欧洲ETAG002《结构密封胶装配系统技术审核指南》等国内外知名硅酮结构密封胶标准，阐述分析建筑用硅酮结构密封胶产品的主要力学性能。

　　(1)强度

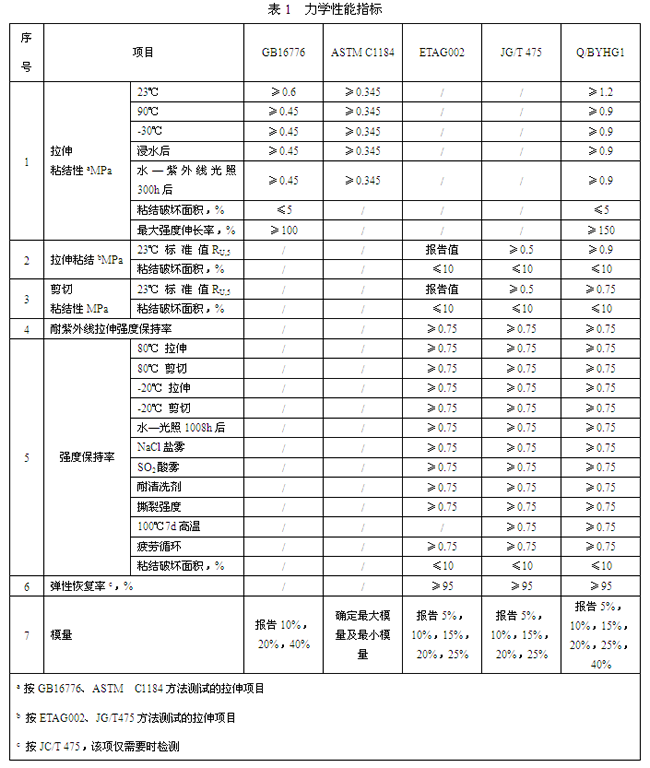

　　强度是表征结构密封胶的力学性能的关键指标，与SSG系统结构密封胶安全系数密切相关。当一项技术尚不熟悉或设计风险较大时，一般采用较高设计安全系数。由表2可见，美国标准ASTM C1184 规定的拉伸粘接强度最小值为0.345MPa，即采用了2. 5 倍的安全系数;中国在制定GB16776 时为了更进一步确保幕墙的安全, 将安全系数从2.5 倍提高到了4倍, 规定了结构密封胶的最小强度值为0.6MPa;欧洲标准ETAG002要求报告强度标准值，并未进行相应的规定;新行标JG/T 475中规定强度标准值（词条“标准值”由行业大百科提供）≥0.5MPa。

　　虽然ETAG002中没有规定结构密封胶的强度要求，但是规定了结构密封胶的强度设计值是拉伸强度标准值的1/6，这样才能保证25年的使用，而现在我们国家的JGJ 102规范中规定结构密封胶的强度设计值为0.2MPa，换算成欧洲体系为0.14MPa，要满足达到这个强度设计值，按ETAG002的要求，结构密封胶的强度标准值应该达到0.14*6=0.84MPa，否则结构密封胶如果只是符合JG/T 475的要求，大于0.5MPa，但是强度标准值没有达到0.84MPa，这样的胶在设计时按ETAG002要求，强度设计值是达不到0.14MPa的，如果按0.14MPa进行设计，就无法达到25年的保障要求。由此可见，强度值仍然是保证设计安全系数的关键指标。

　　欧洲标准ETAG002、行业标准JG/T475与美国标准ASTM C1184及中国标准GB16776在强度问题上的主要不同之处，还在于欧洲标准和行业标准更关注于强度的保持率。

　　根据表2中各标准的对比可见，白云化工的结构密封胶企标Q/BYHG1是综合了国家标准GB 16776、行业标准JG/T475、欧标ETAG002各项指标，同时在具体指标要求上进行了大幅提升，强度为国家标准GB 16776的2倍，安全系数高达8倍;标准条件下的强度标准值≥0.9MPa，按照我国JGJ 102规范的强度设计值进行设计也完全可以满足25年的使用要求。

　　(2)弹性

　　结构密封胶需要有一定的弹性，因为在主体结构（词条“主体结构”由行业大百科提供）变形或温差变化时，玻璃和铝（词条“铝”由行业大百科提供）副框之间会产生一定的变形，这个变形会引起结构密封胶的拉伸，使结构密封胶产生内应力。如果结构密封胶只是强度高，但是弹性差，一变形就被拉断或者产生大于强度设计值的内应力，将大大降低结构密封胶的使用年限。

　　在我国GB 16776标准中，结构密封胶的弹性是用最大强度伸长率来表征的，而在ETAG002中，弹性是用弹性恢复率来表征，即结构密封胶试片在被拉伸至25%的状态下放置24小时后，放松，然后测量其伸长的回复情况。弹性差的结构密封胶，在进行弹性恢复（词条“弹性恢复”由行业大百科提供）率检测时，不到24小时就会发生开裂甚至断裂。

　　有些厂家在进行弹性恢复率检测时，偷偷修改了检测条件，将拉伸幅度从25%改为10%，也号称通过了弹性恢复率的检测，在查看相关报告时应予以足够的注意。

　　JG/T 475虽然也规定了弹性恢复率的项目，但是该项目为选做项。

　　白云化工结构密封胶企标Q/BYHG1中，对于弹性的指标要求，不仅规定最大强度伸长率≥150%(高于国家标准GB16776的100%的要求)外，还规定了拉伸25%的状态下24小时以后的弹性恢复率指标，而且该项目为必检项目。

　　(3)粘结破坏面积

　　粘结破坏面积表征了结构密封胶对于标准基材（词条“基材”由行业大百科提供）的粘结性能，各标准进行了相应的规定，要求的严格程度不同。在中国GB16776中，为了确保结构密封胶的质量处于很高水平, 除提高了最小强度值，还特别强调结构密封胶对基材的粘接性，规定在经过5种条件处理的试件拉伸粘接性试验后结构密封胶的内聚破坏面积必须大于95%;而美国标准ASTMC1184没有规定粘接破坏面积;欧洲标准ETAG002和行业标准JG/T475则规定对于试件在经过各种处理后，再进行拉伸或剪切试验，结构密封胶的内聚破坏面积都必须大于90%，虽然这一点看起来没有GB16776的95%规定严格，但是其检测项目增加较多，水——紫外光照时间从GB 16776的300小时延长至1008小时，检测的加速强度大大增加了，要通过是非常不容易的。

　　(4)其它测试项目

　　各标准体系都规定了高低温、浸水、浸水光照等处理条件，而欧洲标准ETAG002和行业标准JG/T475则增加一些环境因素如盐雾(NaCl)，酸雾(SO2)以及清洗剂浸泡等处理条件，这对于某些特定环境或地区(如常受到海风侵袭的沿海地区、酸雨影响地区等)SSG系统的应用具有一定意义;此外其它外在因素的影响，如抗撕裂、机械疲劳性能等项目的增加，也具有一定的参考价值。

　　这篇文章为大家详细分析了结密封胶在四大标准下力学性能的指标，以及各测试项目数据的具体意义，希望能给需要的人提供清晰的解答。
