1 玻璃的结构性能

　　1.1 玻璃是独特的结构材料

　　不同于钢材、混凝土（词条“混凝土”由行业大百科提供）等传统建筑材料，玻璃本身是透明的;玻璃具有很高的强度，尤其是很高的抗拉强度，钢化玻璃的抗拉强度标准值可达到150N/m㎡至200N/m㎡，仅低于钢材;由于强度高，玻璃构件（词条“构件”由行业大百科提供）厚度很小，因而玻璃结构的自重很小，全玻璃墙的自重(包括玻璃面板和玻璃柱)在 80kg/㎡ 至 120kg/㎡ 范围内，只为混凝土墙和砌体墙的1/4至1/8;玻璃是化学稳定的物质，几乎没有能腐蚀玻璃的天然介质。

　　由于玻璃同时具备透明、高强、轻质、耐久四大特点，它成为独特的结构材料(表1)。

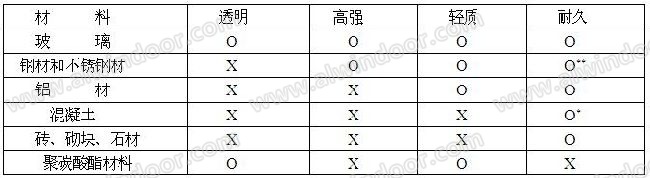

表1 结构材料的性能

　　* 铝材（词条“铝材”由行业大百科提供）的耐久性取决于镀膜或涂装的质量 ; ** 不锈钢耐腐蚀，钢材的耐久性取决于防锈措施。

　　1.2 用于建筑结构的玻璃

　　1 钢化玻璃：将平板玻璃加热到玻璃软化点温度，用冷风迅速降温，对玻璃施加预应力，就成为钢化玻璃。

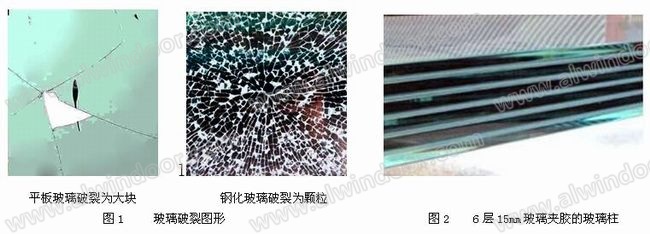

　　钢化玻璃的强度可以达到平板玻璃强度的3倍到4倍，可以更好地满足结构受力的要求。此外，如遇意外，钢化玻璃破损时，碎裂为颗粒状钝角小块，避免对人体产生严重伤害(图1)。

　　2 夹胶玻璃：夹胶玻璃又称夹层玻璃。用于玻璃结构的玻璃，其厚度为6mm至22mm。为满足结构截面的受力厚度，或者为了提高玻璃破碎后的安全性，常常将几片玻璃用胶片粘结为一个整体。当采用PVB胶片时，夹胶玻璃的承载力和刚度（词条“刚度”由行业大百科提供）等于各片玻璃的承载力或刚度之和;采用SGP胶片时，夹胶玻璃的等效厚度可采用各片玻璃的厚度之和，因而其承载力和刚度极大地提高(图2)。

　　1.3 超大尺寸玻璃

　　目前常用玻璃的长度在8m以内，各国热弯夹胶钢化玻璃的长度一般不超过6m。超过长度的结构构件，用不锈钢板（词条“不锈钢板”由行业大百科提供）和不锈钢螺栓连接而成(图3)。

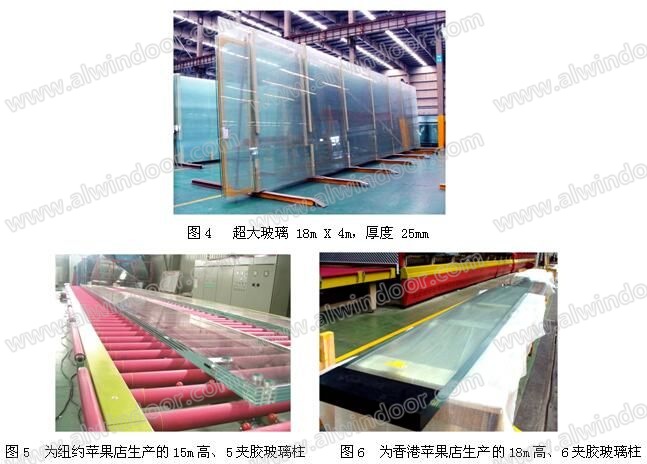

　　2012年，中国已经生产世界最大尺寸的玻璃。目前生产最大的玻璃为18m X 4m，厚度最大为25mm(图4)。并且具备了相应的钢化、热弯、夹胶的能力。中国的超大玻璃已经为国内外的玻璃结构提供了强大的技术支持(图5、图6)。

　　2 玻璃结构

　　玻璃结构常用于板，包括墙板和承重楼板。此外，用于主要承重结构时，有梁、柱和框架（词条“框架”由行业大百科提供）。

　　2.1 梁式结构

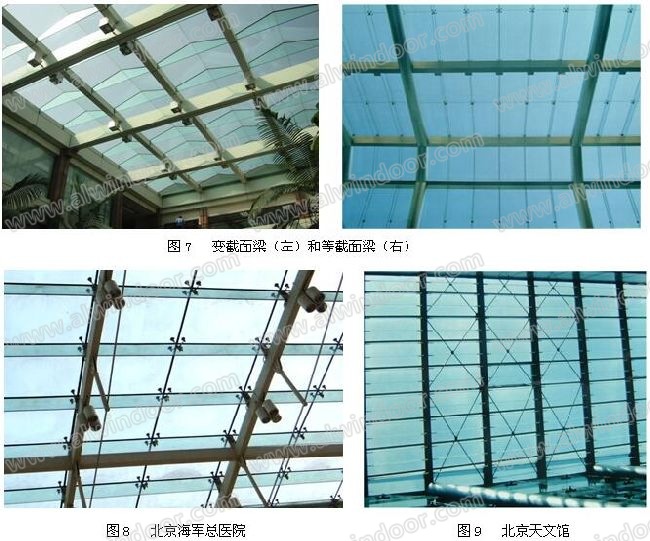

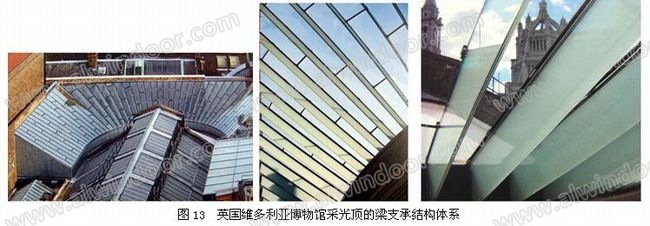

　　玻璃梁通常作为玻璃采光顶的支承结构，用于高层建筑的顶部、裙房以及大型公共建筑。为了安全，采光顶的面板和承重梁都必须采用夹胶玻璃。

　　玻璃梁通常采用铰支座，按简支梁计算。

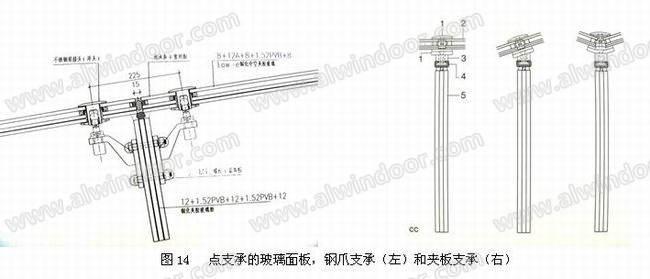

　　玻璃采光顶的夹层玻璃面板可以周边支承，也可以采用点支承。按照其支承条件分别进行计算，通常多采用板的有限元分析软件。

　　2.2 玻璃柱

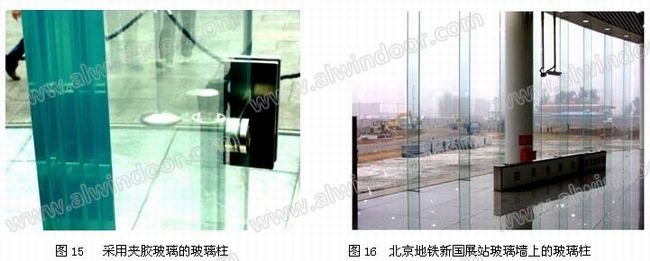

　　玻璃柱在受弯平面内截面尺寸很大，可以到800mm或更多;而在受弯平面外，受玻璃厚度所限，通常很小。为提高平面外的稳定性，除高度较小(通常高度6m以下)时可以采用底部支承外，多数情况下采用顶部悬挂的支承方式，使玻璃柱处于拉弯的受力状态。当玻璃柱的高度很大时，常采用多片玻璃夹胶以增大玻璃的厚度，从而加大玻璃柱截面的宽度(图15)。

　　玻璃柱上下端均采用铰支承，承受玻璃面板传来的自重、风荷载和地震力。玻璃面板可以采用边缘支承方式或点支承方式与玻璃柱连结(图16)。

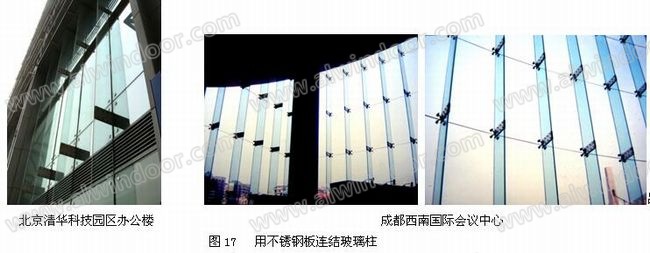

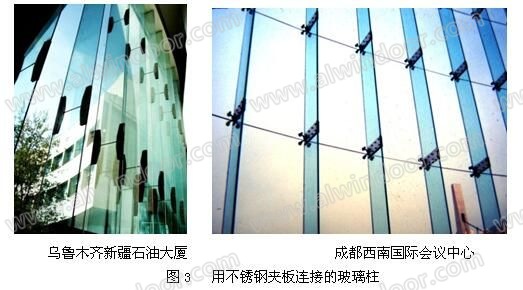

　　玻璃柱较高时,可以采用不锈钢板将几段玻璃柱连接为长柱(图17)。

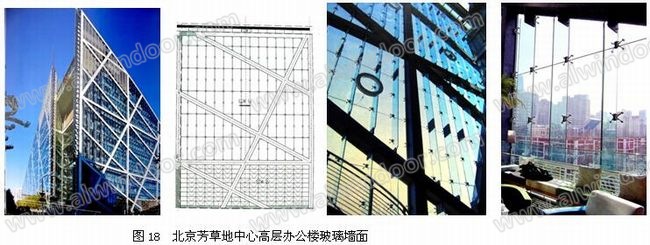

　　图18为北京芳草地中心高层办公综合建筑，大面积玻璃墙面用玻璃柱支承，形成通透的室内空间。

　　玻璃柱平面外刚度很小，其平面外稳定性问题要有足够的注意。虽然玻璃柱的一侧有玻璃面板作为平面外的支撑，但是另一侧玻璃柱是无约束的，当承受风吸力时，自由边受压，存在失稳的危险。因此·，当玻璃柱的高度大于8m时，应考虑玻璃柱的稳定问题;大于12m时，必须进行平面外稳定性计算。必要时增加平面外的支撑(图19)。

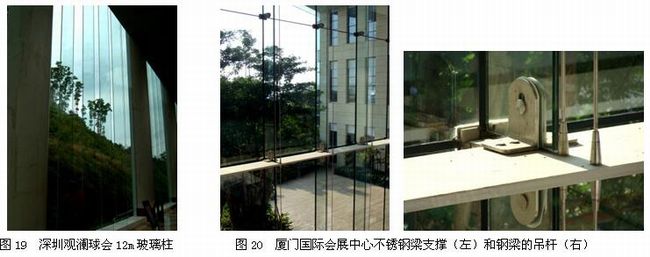

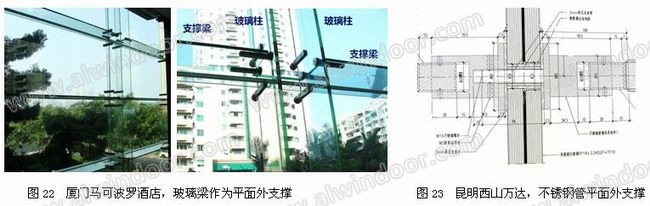

　　平面外支撑可以采用水平玻璃梁、水平不锈钢撑杆、水平不锈钢板等。图20为厦门国际会议中心玻璃柱的不锈钢板水平梁式支撑，不锈钢梁自重由竖向不锈钢吊杆支承。

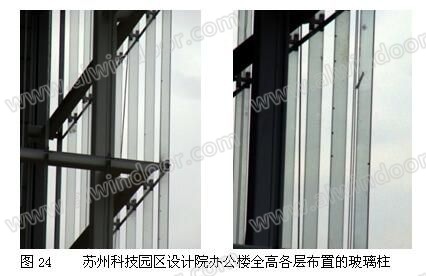

　　苏州科技园区设计院高层办公楼，整座建筑的各层玻璃外墙均采用玻璃柱支承，大大扩展了玻璃结构的应用领域(图24)。

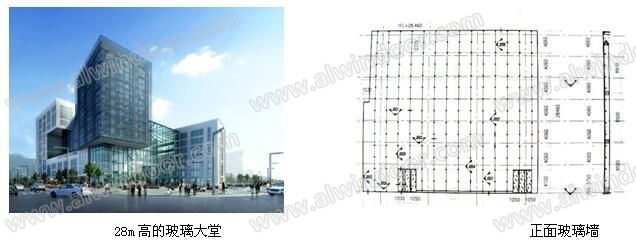

　　2015年，杭州浙商财富中心的全玻璃大堂创造了全世界最高玻璃柱的记录，玻璃柱高度达到28m。玻璃柱分为3段，在现场安装、就位、连接。玻璃柱截面高度850mm，截面厚度104.1mm，采用5片19mm超白钢化玻璃用2.25mm厚的SGP高强胶片夹胶。三段玻璃柱构件用不锈钢板和不锈钢螺栓现场连接。

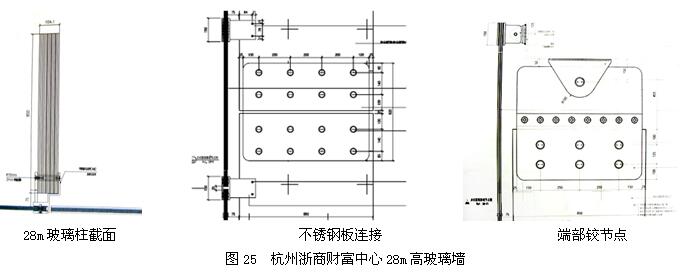

　　柱的上下端均采用不锈钢夹板形成铰支座(图25)。

　　2.3 超大尺寸玻璃面板

　　我国已有多家玻璃公司可以生产世界最大规格的玻璃平板(18m X 4m X 25mm)，并且北京玻璃公司已具有相应的钢化、热弯、夹胶等深加工能力。所以目前世界各地的超大玻璃面板均由中国供应。

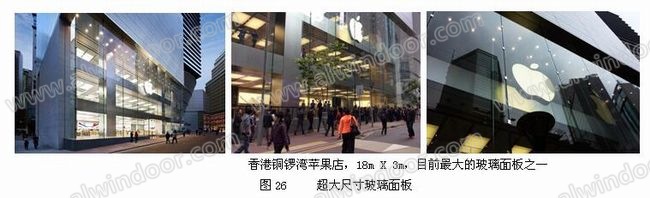

　　2012年，我国首先生产了12m X 2.6m 热弯、钢化、夹胶玻璃，供应上海苹果店，打破了国外长度不大于6m 的局限。12块弯曲玻璃，每块玻璃价格达到RMB 120万元。从此，更大规格的面板玻璃不断供应客户要求(图26)。

　　2.4 无立柱玻璃板（词条“玻璃板”由行业大百科提供）外墙

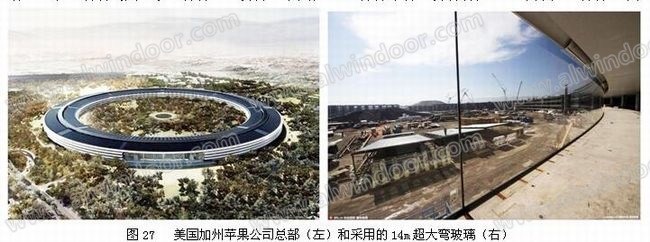

　　2015年，形状如同巨型飞碟的苹果公司总部在美国加州兴建，玻璃外墙采用14m X 3.3m的超大热弯、钢化、中空玻璃(图27)，玻璃加工设备（词条“设备”由行业大百科提供）由中国供应。玻璃外墙不设玻璃柱，全部荷载（词条“荷载”由行业大百科提供）由玻璃板单独承担。

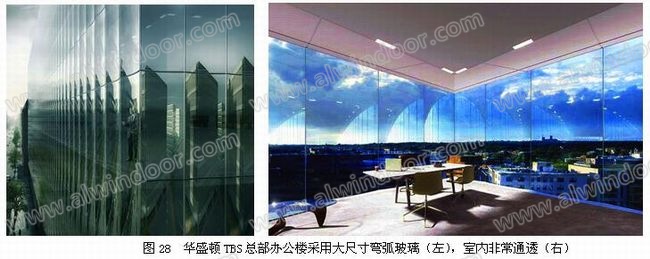

　　图28为美国华盛顿总部办公楼，外墙全部为一层楼高的热弯玻璃，由上下层楼面结构简支，玻璃尺寸为3.2m X 1.5m。室内向外望非常通透。

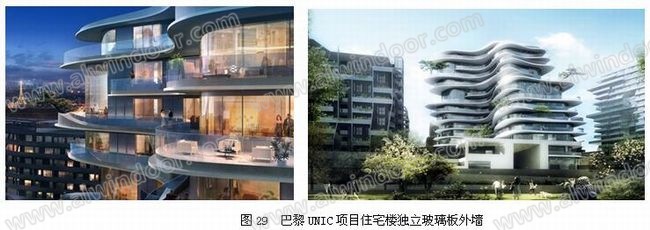

　　同样的设计也在巴黎的UNIC项目13层住宅中采用，全部外墙为无玻璃柱支承大尺寸玻璃板，连外挑阳台的栏板也全部采用透明玻璃(图29)。

　　2.5 玻璃框架

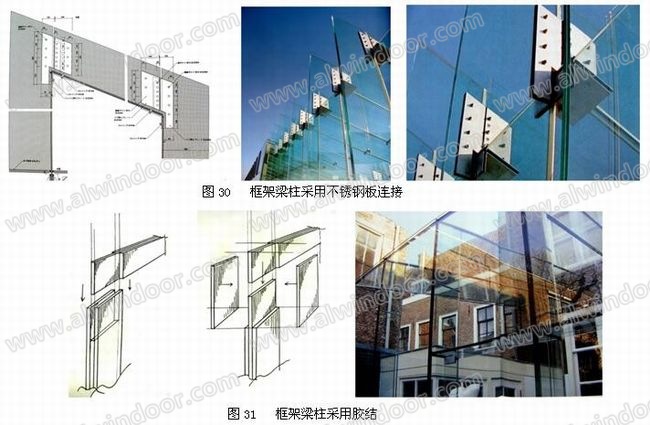

　　全玻璃建筑要求采用透明的玻璃框架。玻璃框架的梁柱构件受力很大，要采用夹胶钢化玻璃。框架梁柱节点为刚性连接时，可以采用不锈钢板和不锈钢螺栓连接，也有工程采用胶接(图30，图31)。

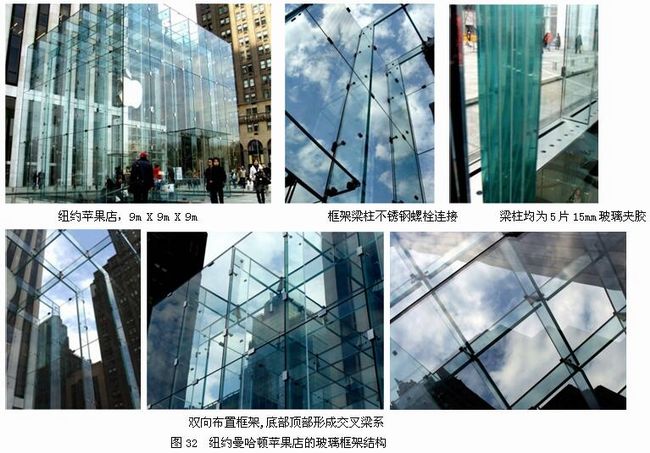

　　 图32为2000年建成的第一个苹果店，位于纽约曼哈顿第五大街，由于当时没有超大玻璃，玻璃面板沿高度分为3块，玻璃柱整根，高度9m，5片15mm玻璃夹胶。玻璃框架梁柱用不锈钢螺栓连接，双向布置，顶部成为交叉梁系。

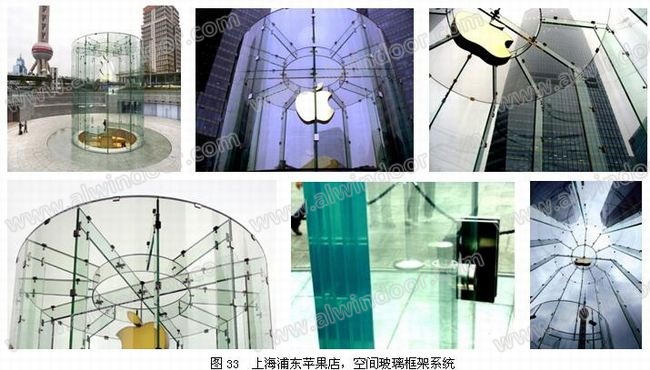

　　此后,苹果店大量采用玻璃框架结构。上海浦东苹果店2012年首次采用了12块高度达12.6m的整片超大玻璃，相应布置了12榀12.6m高的玻璃框架，汇交于顶部的玻璃环梁上。其中4榀组成正交的门式框架 。

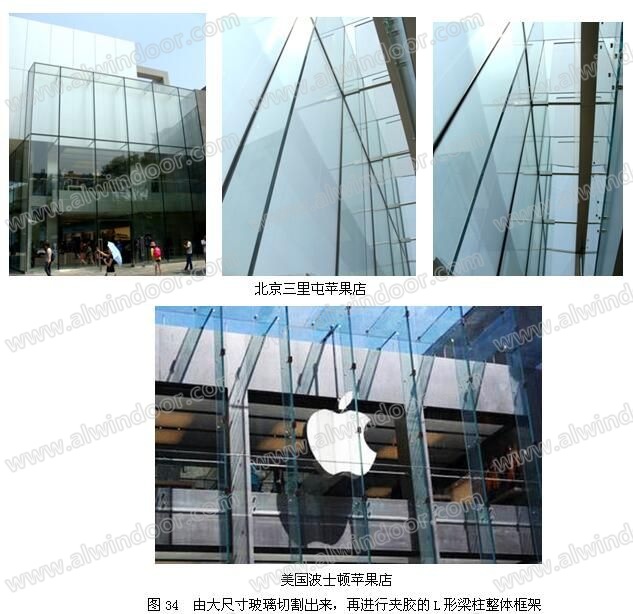

　　2014年建成的北京三里屯苹果店采用L形玻璃框架，梁柱一体，由整块玻璃切割而成(图34)。

　　2.6 玻璃楼梯

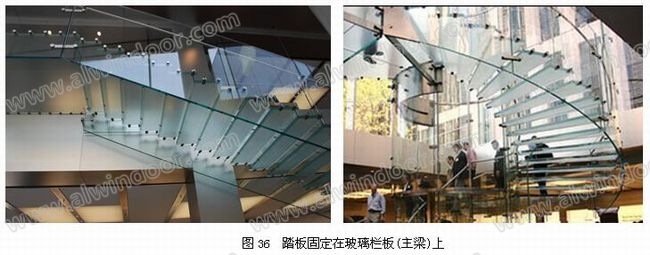

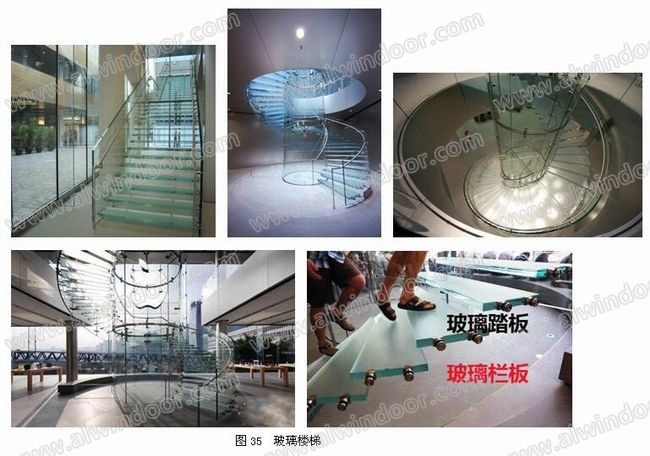

　　在玻璃建筑中，楼梯自然也采用玻璃结构。玻璃楼梯，无论直楼梯还是螺旋楼梯，都以扶手栏板为承重主梁，楼梯踏板安装在栏板上。栏板和踏板都采用夹胶玻璃以保证安全。踏板通常3片玻璃夹胶，面层玻璃常用刻花玻璃防滑(图35、图36)。

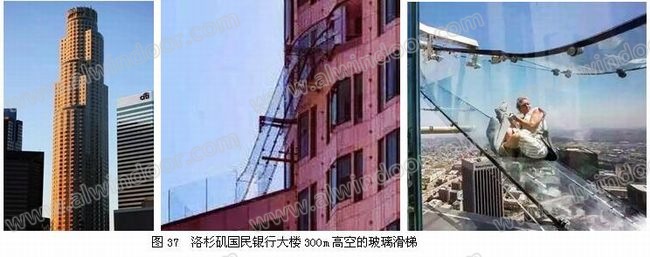

　　类似于玻璃楼梯，美国洛杉矶国民银行大楼300m高空设置了玻璃滑梯，也是以玻璃栏板作为主梁，32mm厚的夹胶玻璃底板承重(图37)。

　　3 玻璃结构设计的一些问题

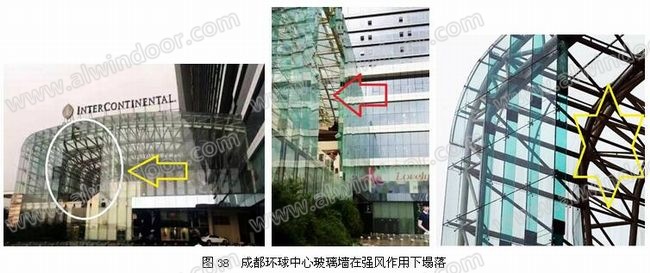

　　玻璃虽然强度高，但毕竟是脆性材料，而且玻璃构件很薄，所以设计时必须进行认真的强度和刚度计算，玻璃柱还应考虑侧向稳定的问题。曾经发生过玻璃结构在强风作用下破坏的事例。如世界上建筑面积最大的单体工程—成都环球中心的玻璃墙，2016年8月7日，12m高的玻璃柱在强风作用下破坏，导致玻璃墙大面积塌落(图38)。

　　3.1 玻璃的材料力学性能

　　1 强度设计值

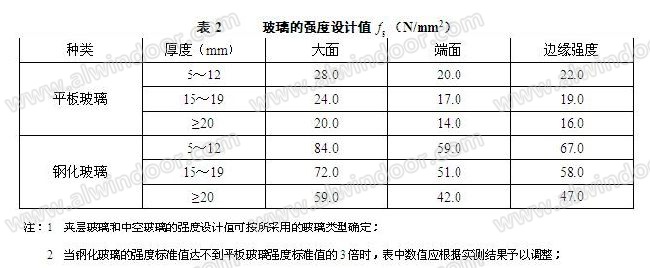

　　玻璃是脆性材料，一直到临近破坏，应力与应变几乎是直线关系。玻璃的总设计安全系数K一般取为2.5。考虑到主要荷载风力分项系数K1为1.4，所以材料分项系数K2取为1.8。按照《玻璃幕墙工程技术规范》 JGJ 102 的规定，玻璃的强度设计值可按表2的规定采用。表2中端面指玻璃切割后所形成的表面，其宽度等于玻璃的厚度。边缘指临近端面的玻璃表面，因切割产生微裂缝，强度有所降低。

　　玻璃存在许多微观裂缝，在持续应力作用下，其后期强度会降低。因此，采光顶的玻璃面板、玻璃梁、长期水压作用下的水族箱板、水池底板等永久性受力的玻璃构件，其强度设计值应按表2数值的50%采用。

　　2 其他力学性能（词条“力学性能”由行业大百科提供）

　　玻璃的弹性模量E为0.72 X 105 N/m㎡，玻璃的线膨胀系数为1.0 X 10-5。

　　3.2 内力分析和截面计算

　　玻璃可以认为是弹性均质材料，按弹性构件进行内力分析，并采用通行的弹性内力分析软件。

　　截面计算可按材料力学方法进行。

　　3.3 相关钢结构设计

　　与玻璃结构相关的钢结构，包括钢—玻璃混合结构的钢结构部分，按《钢结构设计规范》 GB50017进行。采用不锈钢板连接玻璃构件，连接计算也按钢结构的方法进行。

　　4 结语

　　对于大多数结构设计人员来说，玻璃是一种尚待熟悉的结构材料，玻璃结构设计经验还较少。近年来建筑师采用玻璃结构逐渐增多，结构设计也开始接触这一领域。新材料、新结构，对于我们将是新的机遇。
