传统的家庭内饰装修中主要采用电钻、钉锤等工具固定各种板材、地板瓷砖、木线及各种墙板工程，随着人们对生活质量追求的不断提高，现代家装施工中普遍采用粘接加工的方式来代替传统的钉子或者螺栓（词条“螺栓”由行业大百科提供），这种胶黏剂被称为免钉胶，又叫液体钉，是一种多功能装饰用胶黏剂;采用免钉胶施工，可以有效避免噪音和粉尘污染，实现快速高强度的粘接，提高工作效率，避免对固定面造成不可逆破坏，由于免钉胶的高效、便捷、美观，逐渐得到家装市场的认可。

　　目前市场上存在的免钉胶产品主要有溶剂型免钉胶、聚氨酯（词条“聚氨酯”由行业大百科提供）类免钉胶、硅烷改性聚醚免钉胶;溶剂型免钉胶的固化实现方式通过有机溶剂挥发使得固态组分凝聚在基材表面产生粘合力，根据配方不同，溶剂含量在10-50%之间，而这些溶剂均有一定毒性，对人体健康和环境造成严重影响，并且溶剂型免钉胶固化后抗位移能力差，寿命短，随着人们绿色环保意识的提高，溶剂型免钉胶正逐步被市场淘汰;聚氨酯类免钉胶含有游离的-NCO，毒害人体健康，并且存在稳定性差、使用时易起泡等缺点，应用范围受限。针对以上免钉胶的不足之处，硅烷改性聚醚免钉胶由于其环保、美观、稳定性佳、粘结基材广应运而生，虽然硅烷改性聚醚免钉胶发展时间较短，但势头强劲，逐渐成为家装用胶的新宠儿。

图1 白云化工HD200/HD300硅烷改性聚醚免钉胶

　　白云化工开发的硅烷改性聚醚免钉胶是以端硅烷基聚醚作为基础聚合物制作而成的高性能弹性环保胶黏剂。这种聚合物的主链以聚醚为主，以含有可水解基团或含有-NCO的二官能度或三官能度硅氧烷（词条“硅氧烷”由行业大百科提供）基的硅烷与含端羟基的聚醚预聚体进行封端反应制得，在结构上具有端硅烷基团、主链聚醚、聚氨酯键的特点，因此制备出的胶黏剂兼具硅酮胶和聚氨酯胶的综合优点，摒弃了传统免钉胶不环保、性能差的缺陷，表现出优良的耐候性、耐久性（词条“耐久性”由行业大百科提供），高的抗形变位移能力，良好的粘结性、环境友善性，低污染性、低黏度（词条“黏度”由行业大百科提供）和优良施工性等优点。

　　硅烷改性聚醚免钉胶通过湿气固化机理进行反应，端硅氧烷基团Si-OCH3与空气中的水水解反应生成硅醇基Si-OH，硅醇基相互之间脱水缩合生成非常稳定的Si-O-Si结构，进而形成高强度的体型交联网络结构，并且聚合物聚醚主链段的柔曲性赋予固化后的胶黏剂一定的弹性，提高胶黏剂的耐冲击能力，延长使用寿命。

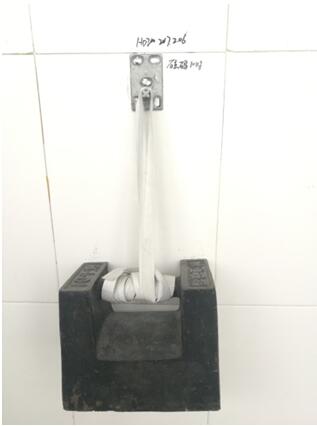

图2 HD200粘结性实验示例

　　溶剂型免钉胶的粘结以界面处的物理吸附及分子间作用力为主;而硅烷改性聚醚免钉胶的界面粘结不仅存在分子间作用力，而且界面层可以形成稳定的化学键及分子链段的相互缠结，粘结效果更佳;此外，聚合物链段上的极性基团与硅烷改性聚醚免钉胶中硅羟基形成氢键，提高粘结效果;硅烷改性聚醚免钉胶渗透到基材表面的孔隙中形成机械互锁结构，基材表面通过范德华力吸附胶黏剂分子形成稳定的分子间作用力界面，侧链基团加速分子链缠结，这些同样起到辅助粘结作用。

　　相比于市场上种类繁多的免钉胶，白云化工开发的HD200/HD300(如图1所示)硅烷改性聚醚免钉胶在性能上具有独特的优势，通过对聚合物类型、填料、偶联剂、催化剂的优选，所开发的免钉胶固化后剪切强度可达30kg/cm2;以表面积10cm2的金属挂钩、瓷砖表面为研究对象(如图2所示)，打胶后即可悬挂300g重物，施工半小时后可挂1.5kg重物，初粘力良好;24h后可挂20kg重物，48h固化完全后可悬挂30kg重物，固化速度快;实验证明，完全固化后悬挂30kg重物，持续15个月后仍未发生异常现象，使用持久性强，完全满足家庭内饰装修要求，甚至可以在更高需求环境中应用。

　　随着人们对美好生活需求的日益增长、对绿色环保健康理念的日益重视、对简约时尚家庭生活环境的日益追求，相信白云化工硅烷改性聚醚免钉胶会做出越来越大的贡献。
